標準構成
本体、バッテリー、充電器、取扱説明書、収納ケース
DetaProソフトウェア、USBケーブル ,JIS試験成績書付

ミニ探傷器 Mini Tru Sonjc




数量:
商品名

 デジタルミニ探傷器 Mini Tru Sonic




価格

 ¥530.000-税抜き(583,000-税込み)  商品番号ufd-04-01-011




商品説明

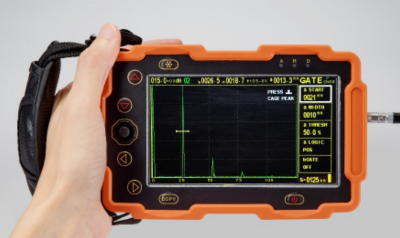

ハンドヘルドデジタル超音波探傷器Mini Tru Sonic
● JIS- DACカーブ標準装備
欠陥ビーム路程w、深さd、水平距離yを自動計算・表示
● 溶接部シュミレーションマップディスプレイ
● パラメーター設定はジョイスティック
● 小型軽量h105mm×w105mm×t40mm、682g(バッテリー含む)



特徴
高輝度、高分解能の大型TFTカラーLCD
斜角探傷シュミレーションマップ
パラメーターはジョイスティックで設定および調整
厚さ測定値拡大表示
JIS-DAC  W,Y,dを表示
フリーズとピークメモリーモード
独立2バーゲート、上下限設定可能、警報付
Echo-Echo測定モード(コーティングスルー厚さ測定)
測定ポイント、PeakまたはFlank
2ポイントオートキャリブレーション
PRF(繰り返し周波数)可変

仕様
測定範囲:10〜600mm(steel)
素材音速:1000〜9999m/s、1 m/s可変
     及び3230 m/sと 5920 m/s
プローブディレイ:0〜365 μs
ゲイン:100dB,0.1,2,6,12,20dB可変
周波数帯域:狭帯域0.5~10MHz,
PRF:10~1000Hz(測定範囲による)
テストモード:1探法及び2探法
パルサー電圧300Vスパイク
ダンピング:120Ω
検波:全波
リジェクション:0〜90%リニア,0.1ステップ
DAC:8DACポイント以上、DACカーブ5本
データ保存: 1000波形セット
測定単位:mm、インチ
インターフェース:USBケーブルデPCヘ転送
アナログ出力:ゲート内エコー振幅
       ゲートしきい値TTL
プローブコネクター:LEMO 00
電源:12.8Ah,3.7Vリチュウムイオン
動作時間:8時間(ディスプレー高輝度)
ローバッテリー:インジケーター表示
動作温度:-5℃〜65℃、
保管温度:-40℃〜75℃
サイズ:123mm×85mm×25mm (H×W×T)
スクリーンサイズ: 54mm×71mm
重量:800g(バッテリー含む)

標準構成
本体、バッテリー(内蔵)、充電器兼/交流電源
RS232/USB通信ケーブル、PCソフトウェア
操作マニュアル、検査成績書、ハードキャリンケース
