動作温度:-5℃〜65℃、

保管温度:-40℃〜75℃

サイズ:H160mmXW100mmXT40mm

スクリーンサイズ:W100mm×H60mm

重量:2.5kg(バッテリー含む)

標準構成

本体、バッテリー(内蔵)、充電器兼/交流電源

RS232/USB通信ケーブル、PCソフトウェア

操作マニュアル、検査成績書、

ハードキャリンケース



            JIS-DAC                   E-Eモード厚さ測定


           斜角シュミレーションディスプレイ

AIT

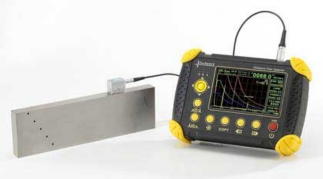

デジタルポータブル超音波探傷器Tru SONIC U





■デジタルポータブル超音波探傷器Tru SONIC U
■■価格:480.000-税抜き、オープン価格

☆鉄骨溶接部斜角探傷専用ソフトウェア
 JISZ-3060-DAC DACカーブ5本、W,Y、欠陥深さd表示

特徴:
JIS-Z3060 DACカーブ標準装備

●ビーム路程w、深さd、水平距離yを自動計算・表示

●溶接部シュミレーションマップディスプレイ

●パラメーター設定はジョイスティック

●小型軽量123mmX85mmX25mm 、430g(バッテリー含む)

JIS-Z3060 DACカーブ標準装備

●ビーム路程w、深さd、水平距離yを自動計算・表示

●溶接部シュミレーションマップディスプレイ

●パラメーター設定はジョイスティック

●小型軽量123mmX85mmX25mm 、430g(バッテリー含む)


高輝度、高分解能の大型TFTカラーLCD

斜角探傷シュミレーションマップ

2ポイントキャリブレーション

厚さ測定値拡大表示

200mm以上にも拡張可能な+6dB DAC、警報付

斜角探傷に於ける欠陥表面距離、深さを表示

陰影がはっきりする塗りつぶし波形表示

フリーズとピークメモリーモード

独立2バーゲート、上下限設定可能、警報付

Echo-Echo測定モード(コーティングスルー厚さ測定)

測定ポイント、PeakまたはFlank

時間設定またはエンコーダー接続のB−スキャン

1ポイントプローブオートキャリブレーション

(1探垂直及び斜角プローブ)

PRF(繰り返し周波数)可変













































ポータブル超音波TOP
斜角探触子、ケーブル接触媒質
