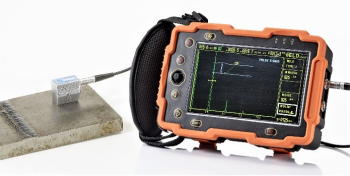

■ミニ超音波探傷器Mini Tru-Sonic
■価格：630.000-(693.000-税込)

ハンドヘルドデジタル超音波探傷器
● JIS- DACカーブ標準装備
欠陥ビーム路程ｗ、深さｄ、水平距離ｙを自動計算・表示
● 溶接部シュミレーションマップディスプレイ
● パラメーター設定はジョイスティック
● 小型軽量h105mm×w105mm×t40mm、682ｇ(バッテリー含む)

特徴
高輝度、高分解能の大型TFTカラーLCD
斜角探傷シュミレーションマップ
パラメーターはジョイスティックで設定および調整
厚さ測定値拡大表示
JIS-DAC 　W,Y,ｄを表示
フリーズとピークメモリーモード
独立2バーゲート、上下限設定可能、警報付
Echo-Echo測定モード(コーティングスルー厚さ測定)
測定ポイント、PeakまたはFlank
2ポイントオートキャリブレーション
PRF（繰り返し周波数）可変

仕様
測定範囲：10～600ｍｍ（steel）
素材音速：1000～9999m/s、1 m/s可変
　　　　　及び3230 m/sと 5920 m/s
プローブディレイ：0～365 μs
ゲイン：100dB,0.1,2,6,12,20dB可変
周波数帯域：狭帯域0.5~10MHz,
PRF:10~1000Hz(測定範囲による)
テストモード：1探法及び２探法
パルサー電圧300Vスパイク
ダンピング：120Ω
検波：全波
リジェクション：0～90％リニア,0.1ステップ
DAC:8DACポイント以上、DACカーブ5本
データ保存： 1000波形セット
測定単位：ｍｍ、インチ
インターフェース：USBケーブルデPCヘ転送
アナログ出力：ゲート内エコー振幅
　　　　　　　ゲートしきい値TTL
プローブコネクター：LEMO 00
電源：12.8Ah,3.7Vリチュウムイオン
動作時間：8時間（ディスプレー高輝度）
ローバッテリー：インジケーター表示
動作温度：-5℃～65℃、
保管温度：-40℃～75℃
サイズ：123mm×85mm×25mm (H×W×T)
スクリーンサイズ： 54mm×71mm
重量：800ｇ（バッテリー含む）

標準構成
本体、バッテリー（内蔵）、充電器兼/交流電源
RS232/USB通信ケーブル、PCソフトウェア
操作マニュアル、検査成績書、ハードキャリンケース
