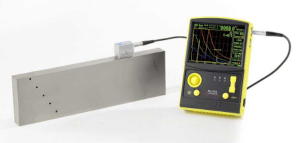

■ポケットデジタル超音波探傷器Min PDA Plus
■価格：430.000-税抜き、オープン価格

特徴
高輝度、高分解能の大型TFTカラーLCD
斜角探傷シュミレーションマップ
厚さ測定値拡大表示
JIS-Z3060-DACカーブ警報付
フルスクリーン200ｍｍ以上にも拡張可能な+6ｄBDAC
上下限設定可能な警報付しきい値設定
陰影がはっきりする塗りつぶし波形表示
フリーズとピークメモリーモード
独立2バーゲート
精密厚さ測定やコーティングスルー厚さ測定に有効なEcho-Echo測定モード
測定ポイント、PeakまたはFlank
RF波形
時間設定B－スキャン
1ポイントプローブオートキャリブレーション（1探垂直及び斜角プローブ）
PRF（繰り返し周波数）可変
斜角探傷に於ける欠陥表面距離、深さを表示

仕様
測定範囲：25～6000ｍｍ（steel）
素材音速：1000～9999 m/s（steel）1 m/s.ステップ及び3230 m/s.、5920 m/s固定
プローブディレイ：0~365μs
ゲイン：100ｄB,1,2,6,12,20ｄBステップ
周波数帯域：狭帯域0.5-10 MHz
PRF:10～1000Hz（測定範囲による）
テストモード：１探法及び2探法
パルサー電圧：400Vスパイクパルス
ダンピング：100 Ω
検波：全波形
リジェクション：0～90％リニア、0.1％ステップ
DAC:カーブ5本、DACポイント8以上、ダイナミックレンジ40ｄB
データ保存：英数字で識別され区分けされた500波形セット
測定単位：ｍｍ、インチ
インターフェース：RS-232USBで経由PC,波形ハードコピー、テストリポート、測定値同期
アナログ出力：ゲート内エコー振幅、ゲートしきい値TTL
プローブコネクター：LEMO00
電源：8800mAh,7.2Vリチュウムイオンバッテリー及びJBD15-A2Sパワーユニット
動作時間：8時間以上（LCD明るさLow）、インジケーター表示
動作温度：-5o C～+65o C（保管温度：-4o C～+75o C-バッテリーなし）
サイズ：123mm×85 mm×25mm (H×W×T)
ディスプレーサイズ：54mm×71mm (W×H)
重量0.43 Kgバッテリー含む
